Die Steuerung der Anlage



Die Anlage Liliputhausen wird komplett digital gesteuert.

Im Gegensatz zur Testanlage, die mit SX gesteuert wird, fahre und schalte ich beim dieser Anlage alles mit dem Rautenhaus RMX - System.



Folgende Rautenhaus Bausteine werden zur Zeit verwendet:



  • Mutifunktions-Zentraleinheit RMX 950 USB für den RMX 7-Bus
  • RMX - PC -Zentrale 1.0
  • RMX 7 - Busverteiler RMX 914
  • Mutifunktionshandregler RMX 7945 für den RMX 7-Bus
  • Fahrstrom -Booster SL 851 N
  • 16 -fach Weichendecoder SLX 826 N
  • 16 -fach Funktionsdecoder SLX 816 N
  • Lichtsignaldecoder SLX 813 N
  • Kehrschleifenautomat SLCX 805
  • 2 -fach Flüsterantrieb SLX 864
  • Diverse Lokdecoder
  • Diverse Mutiprotokoll - Lokdecoder
  • Diverse Funktionsempfänger

Trafo von Titan

  • Typ 208, 4 A 64 VA 14 / 16 V AC für den Fahr- und Bus - Strom
  • Typ 224, 80 VA 24 V AC für die Versorgung der stromfressenden Peco -  Antriebe

Trafos von Trix Express

  • 3 Stück. 220 V, Sec. geregelt 12 V, 1 A für DC, ungeregelt 14 V 1 A für AC


Folgende Freiwald Software wird zur Zeit verwendet:

  • Train Controller Silber



Folgende  Norbert Martsch Bausteine werden zur Zeit verwendet:

  • 8 -fach SX -Servodecoder SD-8 V2
  • Anzeigemodul AZM -16-32-V1

 Beleuchtung div. Personenwagen von  Lititlight



Signale von Minitrix, Viessmann, Arnold, Fleischmann, Brawa



Rollendes Material siehe Mein rollendes Material



Servos von Rautenhaus und "China"

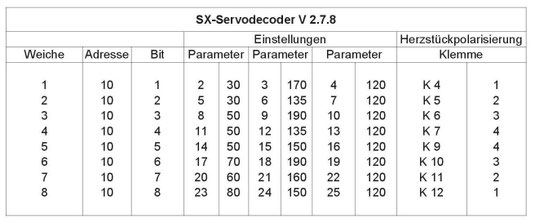

Adressenbelegung der Systemkomponenten der Steuerung


...weitere Komponenten werden demnächst programmiert!
