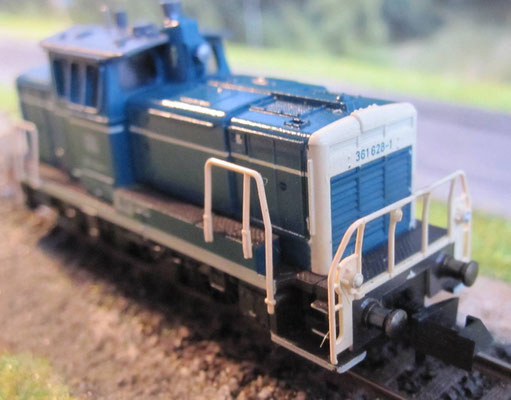

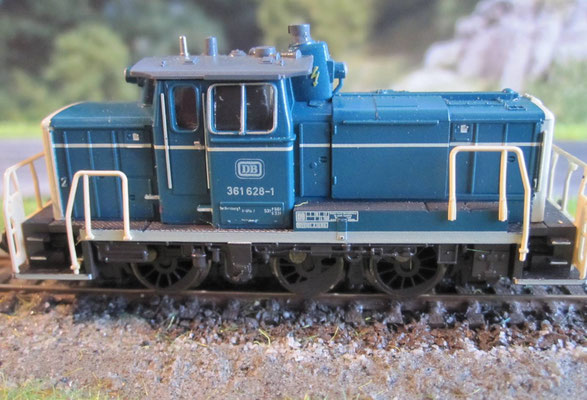

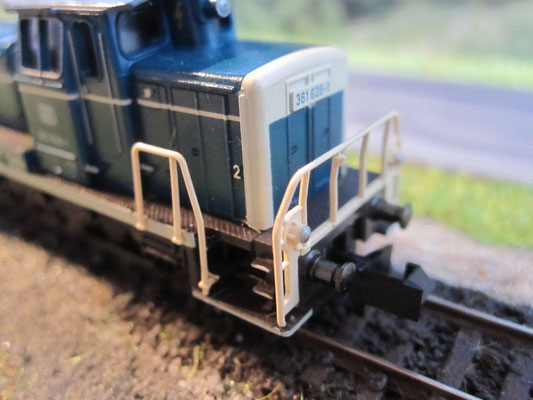

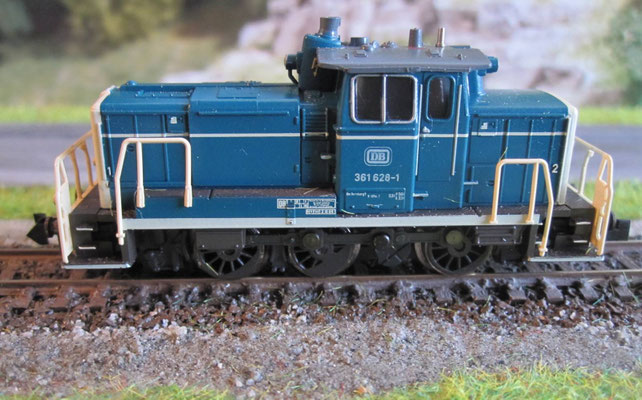

361 628-1 Minitrix Umbau auf Glockenankermotor und Decoder von D & H

Aus Alt mach Neu!

Da heute Decoder und Umbausätze zur Motorisierung mittels Glockenankermotor zur Verfügung stehen, habe ich mir ein altes Schätzchen aus der Schublade geholt und umgebaut!

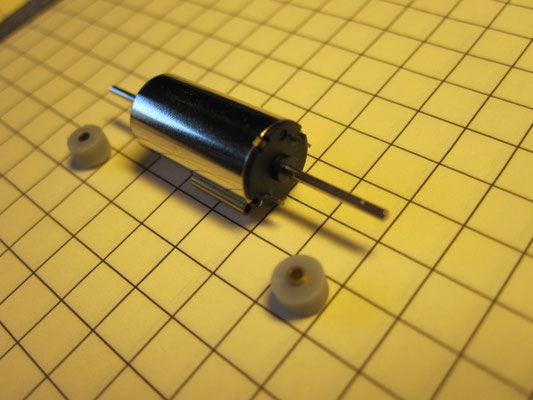

Dafür verwende ich von TRAMFABRIEK (Umbauanleitung ) ein V 60 Upgrade und von D&H den kleinsten Nano Decoder ( Masse in mm: 5 x 7,9 x 2,5 ), der ohne Fräsarbeiten in der Lok Platz hat!

Hinweis:

Bevor du den Umbau durchführst, beachte die sehr ausführliche Umbauanleitung von Tramfabriek,

die du durch anklicken des Links einsehen kannst!

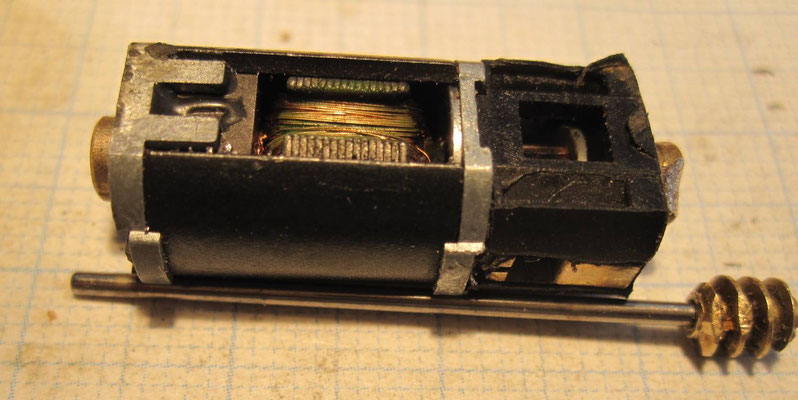

Motor und Kondensator ausgebaut!

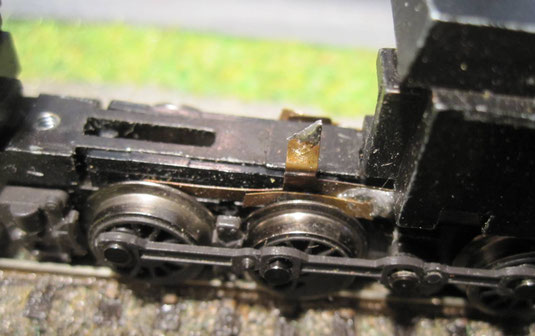

Um eine bessere Stromaufnahme zu erreichen, habe ich an die mittlere Achse noch einen zusätzlichen Schleifer auf beiden Seiten angelötet!

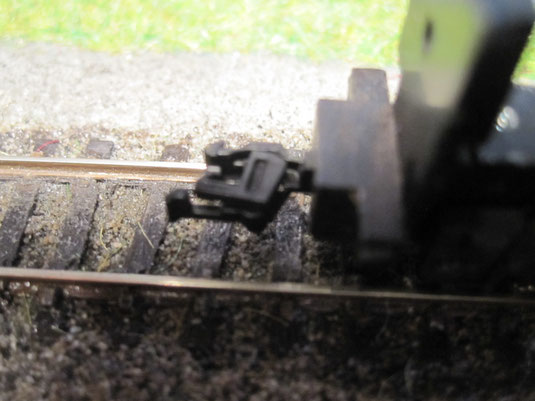

Da die Lok schon mal total demontiert wurde, habe ich gleich die Fleischmann "Erbse"

( Profikupplung ) auf beiden Seiten eingesetzt!

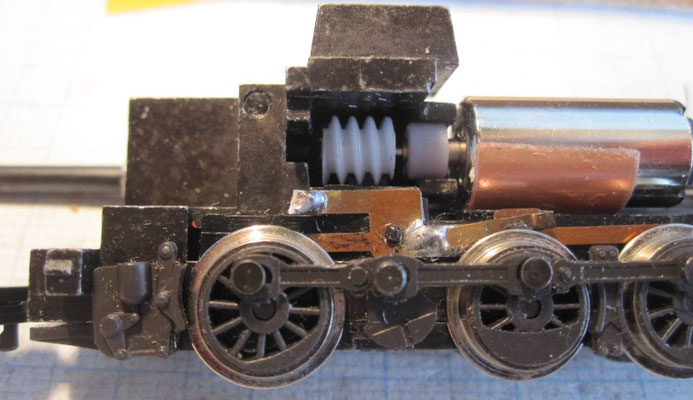

Die oberen 4 Bilder zeigen den Probeeinbau des Glockenankermotors

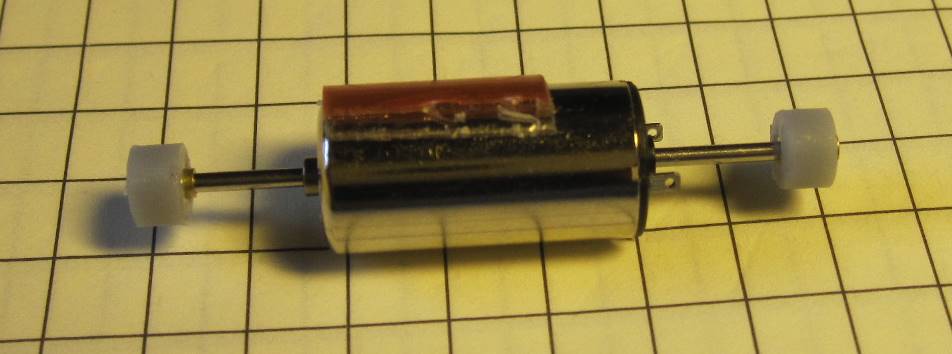

• Bild 1: Montage der Lager

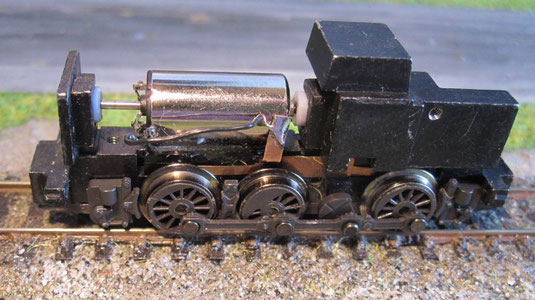

• Bild 2: Testeinbau des Motors mit Lagern
• Bild 3: Maßkontrolle   für den Einbau der Schnecke
• Bild 4: Platz für den Decoder

Einbau des D&H Decoders PD05A-3

Die gelbe und weiße Litze für das Licht wird nicht benötigt!

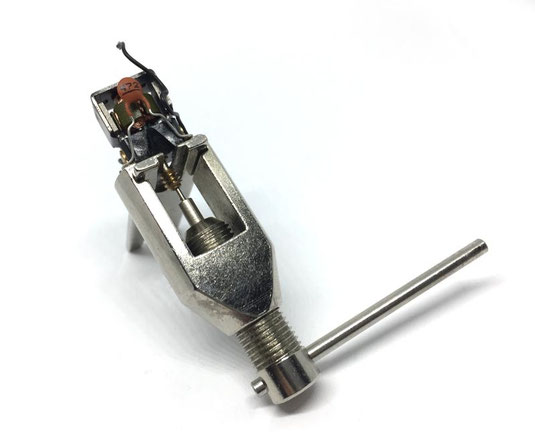

Um die Schnecke professionell abzuziehen, empfehle ich ein Abziehvorrichtung, wie zum Beispiel von Tarmfabrieken.

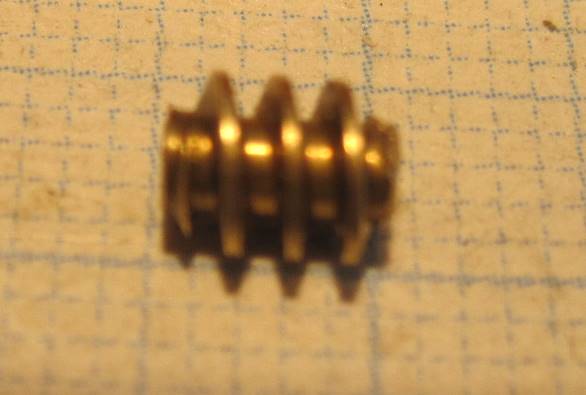

Die Schnecken haben unterschiedliche Durchmesser

• Messingschnecke ca. 4 mm
• Kunstoffschnecke ca. 5 mm

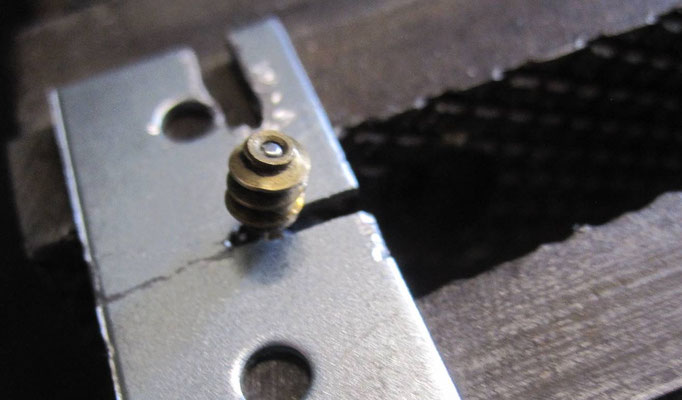

Da der Adapter einen Außendurchmesser von 1,5 mm hatte, musste ich die Messingschnecke aufbohren! Dies geschah sehr vorsichtig von Hand.

Die Hülse und die Schnecke wurden nach der genauen Anpassung und provisorischem elektrischen Test mit Sekundenkleber fixiert!
