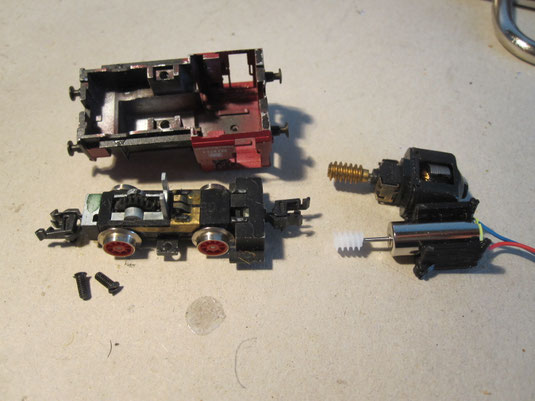

So sieht das kleine Ding erstmal demontiert aus!

Ich möchte meine Köf 2 von Arnold mit einem Glockenankermotor umrüsten.
Ich habe den Umrüstsatz von Tramfabriek und denDecoder von Döhler und Haas  "D&H PD05A" mit dem Maße 5,0 x 7,9 x 2,5 zur Verfügung.
Der würde gut rein passen, weil er so klein ist.

In der Beschreibung steht folgendes:

Keine niederfrequente Motoransteuerung
( 16 kHz oder 32 kHz sind aber wählbar)

Es hat etwas länger gedauert.
Aber jetzt ist die Arnold Köf 2 soweit, dass sie sich sauber bewegt.

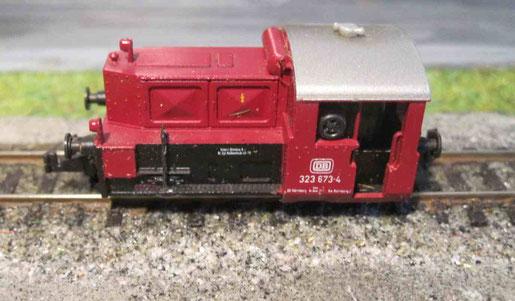

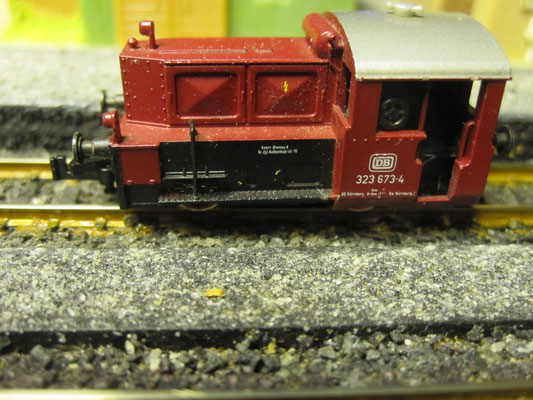

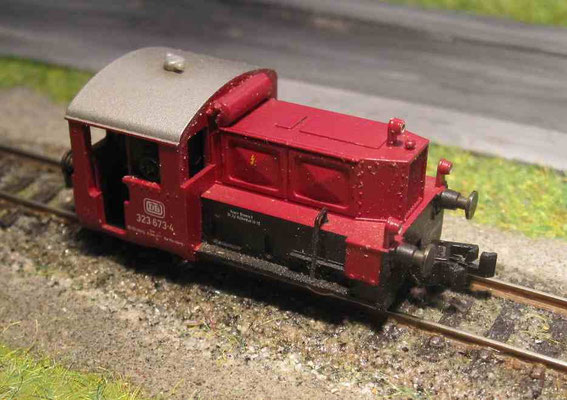

Die alte Arnold Köf 2 mit der Bestellnummer 2062 hat einen GAM und einen Decoder von D&H bekommen.
Der Einbau war etwas aufwendig, da der GAM fummelig eingepasst werden musste.
Auch die CV Einstellungen waren zeitaufwendig, da mein System Rautenhaus RMX USB die Daten nicht lesen kann.
Bin dabei, herauszufinden, woran das liegt!
Mehr Infos siehe auch:

https://www.1zu160.net/scripte/forum/forum_show.php?id=1330123

https://tramfabriek-nl.translate.goog/arnold-ko...l=de&_x_tr_hl=de

Doehler & Haass Einstellungen für Tramfabriek Glockenankermotoren:

CV9=0 Motorfrequenz
CV50=0 Steuerungsvariante, setzt die Steuerung auf CV56-59
CV56=5 Motorsteuerung proportional
CV57=2 Motorsteuerungsintegral
CV58=0 Messperiode der Motorsteuerung
CV59=1 Impulsbreite der Motorsteuerung

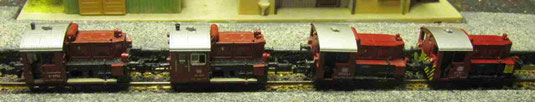

2 Köf´s von Minitrix, 1 von Arnold von mir umgebaut auf GAM und D&H Decoder und eine Arnold Köf von Bodo Fonfara mit einem unglaublichen Auslauf von 40 cm, allerdings nur analg!

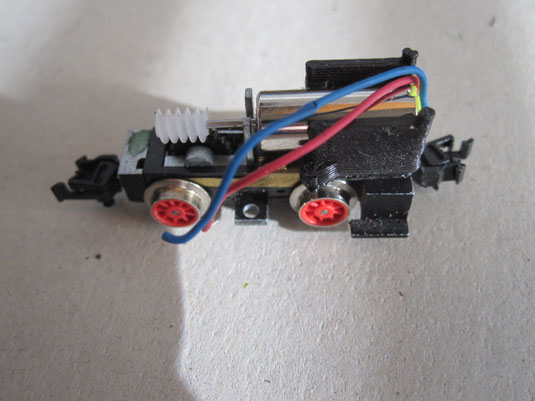

Provisorischer Einbautest um die Platzverhältnisse zu untersuchen!

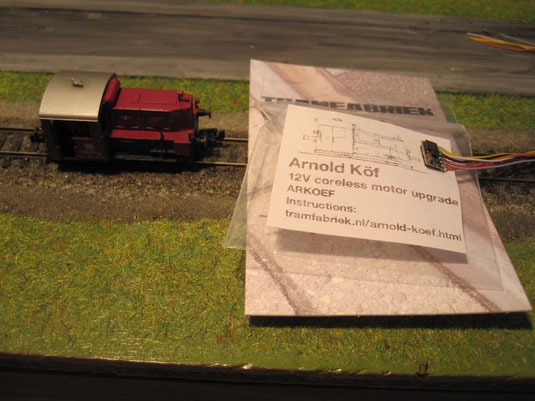

Die ganzen Bauteile für den Umbau

• die Arnold Köf
• der Umbausatz von Tramfabriek
• der Decoder von D&H
