Umbau der "alten" Arnold Lichtsignale auf SMD LED´s
Durch den Einsatz des Anzeigemoduls
AZM-16-32-V1 von NORBERT MARTSCH ist die Leuchtkraft der Arnold Birnchen sehr schwach.
Um die Signalbilder einigermaßen hell darzustellen, gibt es zwei Möglichkeiten:
1. Die Ausgangspannung des Anzeigemoduls zu erhöhen, oder
2. die noch vorhandenen Arnold Signale auf LED´s umzurüsten.
Da die Birnchen jedoch einen relativ hohen Strom ziehen und auch nicht mehr günstig als Ersatzteil zu erwerben sind, habe ich mich entschieden, meine Arnold Licht-Signale auf SMD LED´s umzurüsten.
Im Forum habe ich zunächst mal nach Erfahrungen mit dem Umbau gefragt und interssante Antworten erhalten.
Siehe Link ->>> http://www.1zu160.net/scripte/forum/forum_show.php?id=822024&start=1
Da im Forum unterschiedliche Lösungen und Tipps dargestellt wurden, habe ich einige Versuche gemacht.

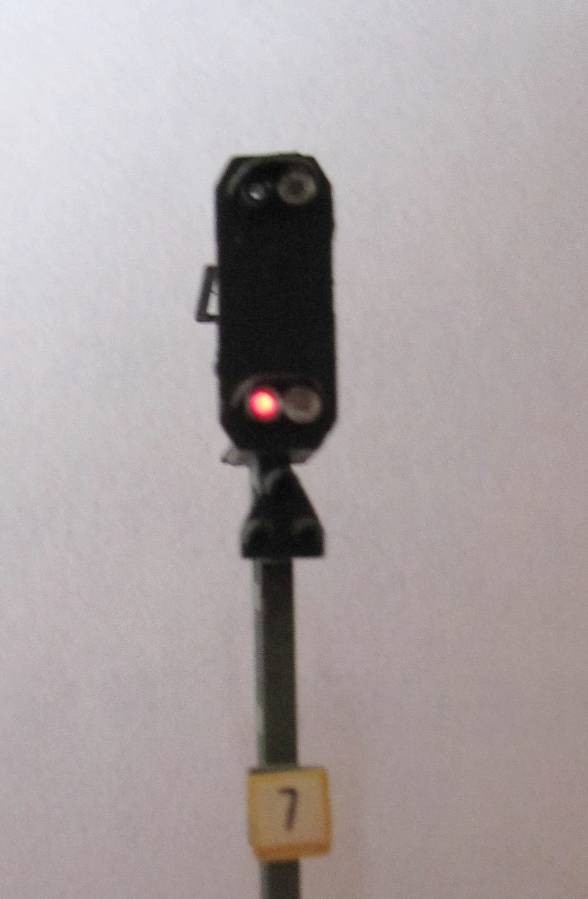

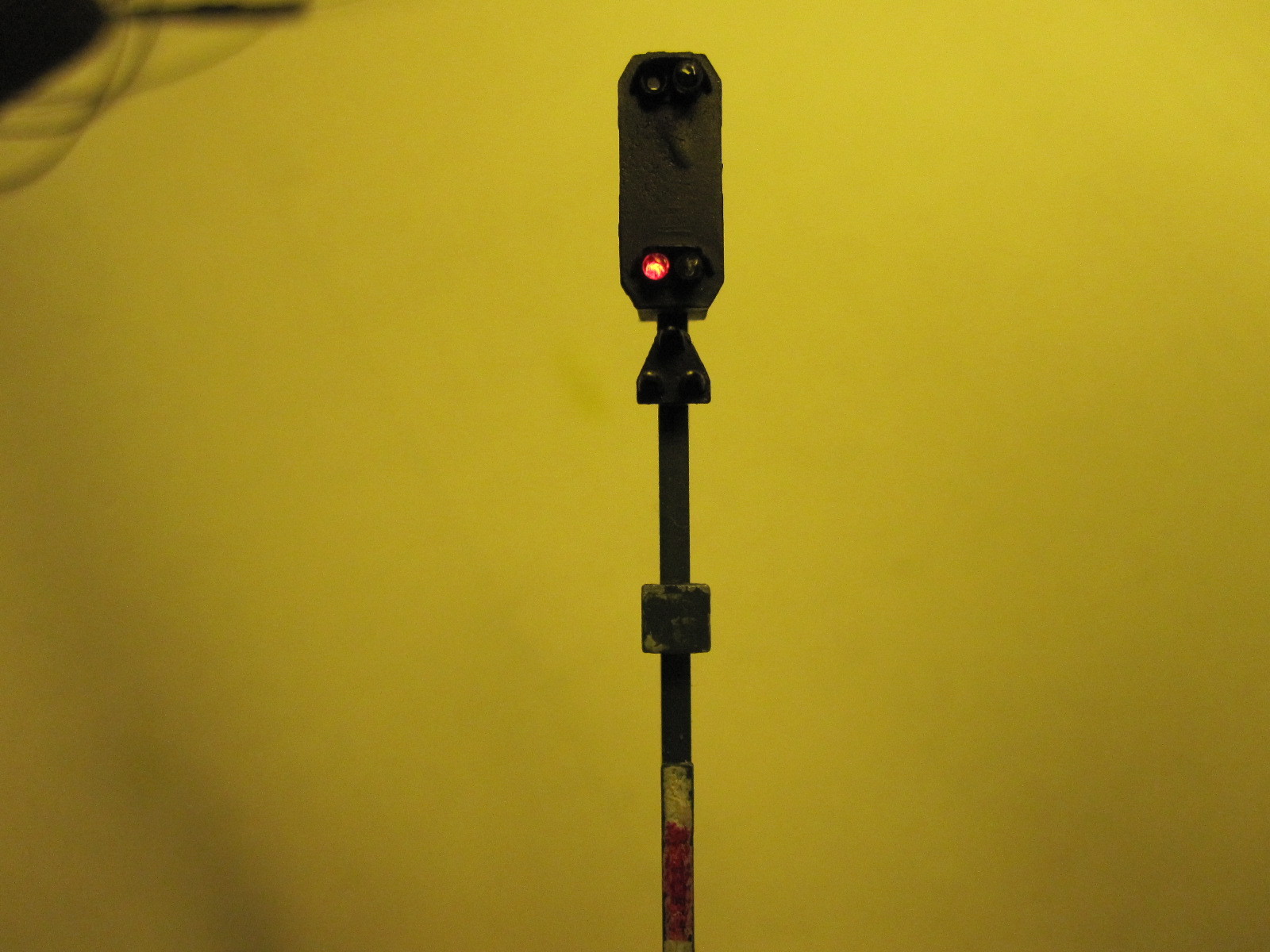

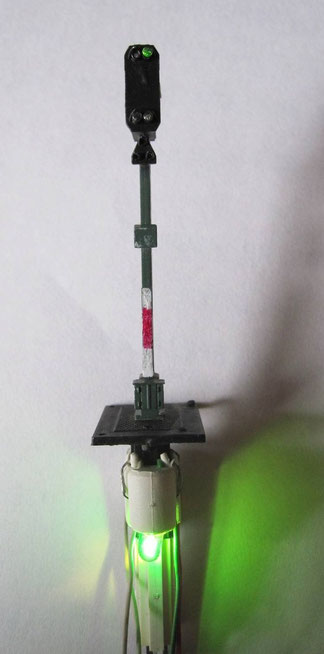

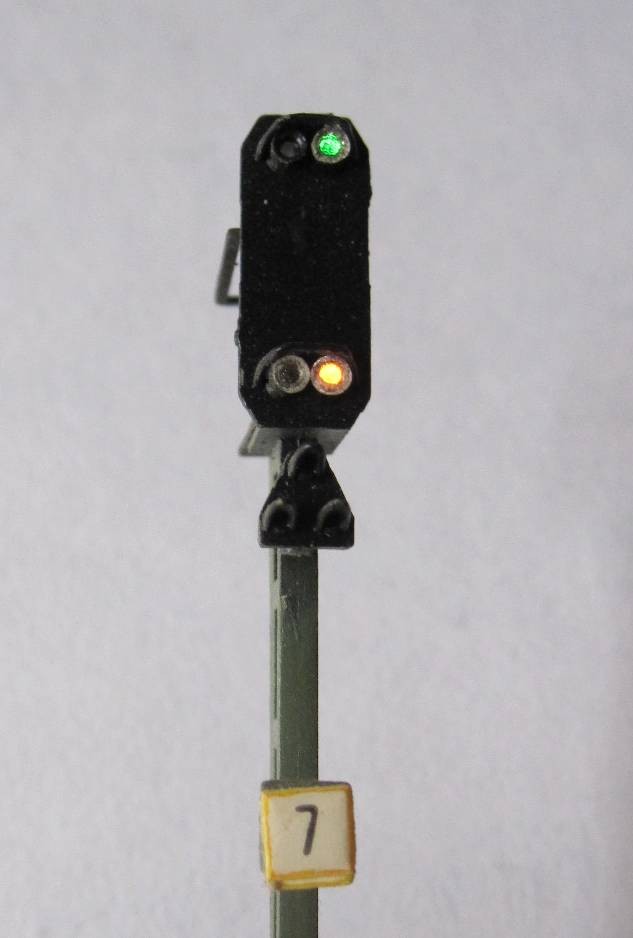

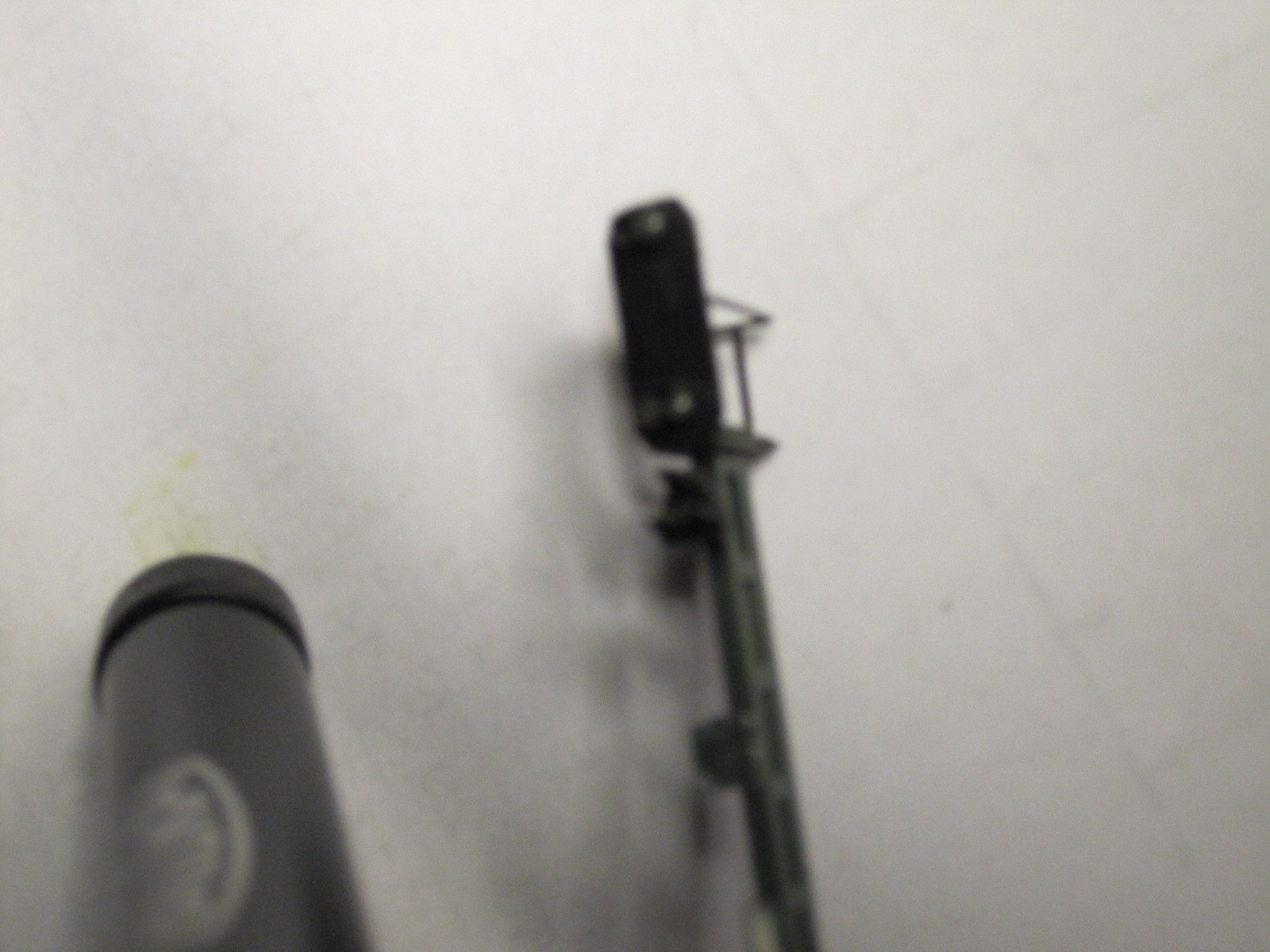

Zunächst zeigen die folgenden Bilder die unterschiedlichen Signalbilder des Arrnold Signals 7623 mit den Glühlampen.
Durch den Einsatz des Anzeigemoduls
AZM-16-32-V1 von NORBERT MARTSCH ist die Leuchtkraft der Arnold Birnchen sehr schwach.
Um die Signalbilder einigermaßen hell darzustellen, gibt es zwei Möglichkeiten:
1. Die Ausgangspannung des Anzeigemoduls zu erhöhen, oder
2. die noch vorhandenen Arnold Signale auf LED´s umzurüsten.
Da die Birnchen jedoch einen relativ hohen Strom ziehen und auch nicht mehr günstig als Ersatzteil zu erwerben sind, habe ich mich entschieden, meine Arnold Licht-Signale auf SMD LED´s umzurüsten.
Im Forum habe ich zunächst mal nach Erfahrungen mit dem Umbau gefragt und interssante Antworten erhalten.
Siehe Link ->>> http://www.1zu160.net/scripte/forum/forum_show.php?id=822024&start=1
Da im Forum unterschiedliche Lösungen und Tipps dargestellt wurden, habe ich einige Versuche gemacht.
Zunächst zeigen die folgenden Bilder die unterschiedlichen Signalbilder des Arrnold Signals 7623 mit den Glühlampen.
Welche LED´s sind für den Umbau geeignet?
In meiner Wunderkiste habe ich noch relativ alte LED´s der Größe 5 mm gefunden.
In den Farben weiß, rot, grün und gelb stehen alle notwendigen Farben zur Verfügung.
Versuche haben von der Lichtausbeute zufriedenstellende Ergebnisse gebracht.
Jedoch sind sie für den Einbau mir zu groß.
Der nächte Schritt wären 3 mm oder 1,8 mm große LED´s.
Für Versuche habe ich welche bestellt und warte auf die Lieferung.

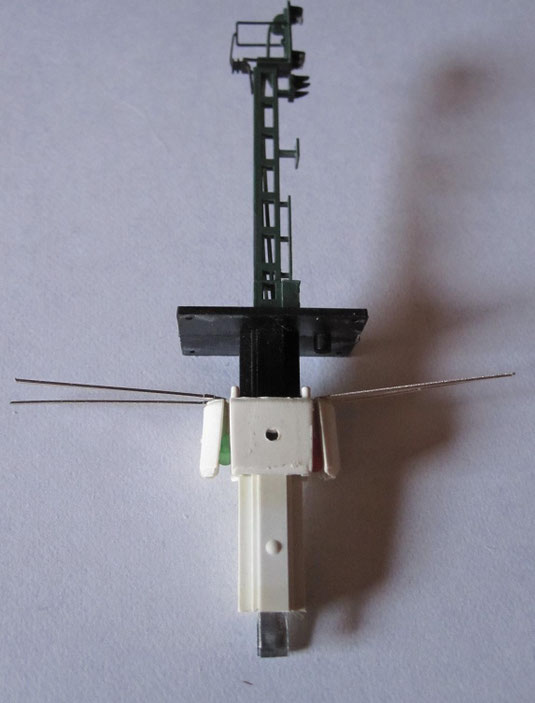

Am liebsten wäre mir, daß ich die alte Lichthalterung für die LED´s wieder verwenden könnte.
Da kämen nur noch die 3er, 1,8er oder die SMD LED`s in Frage.
Bei den SMD LED´s habe ich fertige LED´s mit Kabel gesucht und gefunden.
http://www.letitlight.de/shop/category_SMD-LED/SMD-LED-Bauform-805-verkabelt-anschlussfertig.html?
Wichtig dabei ist, daß alle vier Farben zur Verfügung stehen.

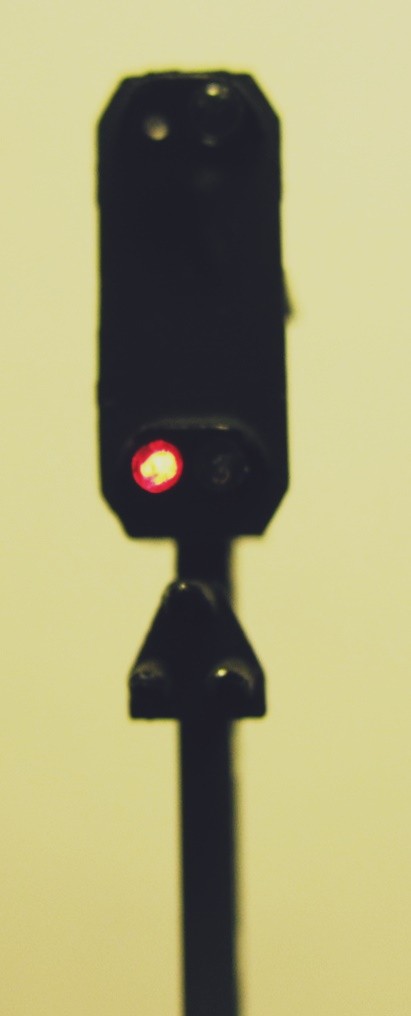

Von Lititlight habe ich eine rote SMD - LED zu Versuchen ausprobiert.
Die Ergebnisse sind hervorragend. Die knifflige Aufgabe ist nun die SMD LED in die Lampenaufnahme zu kleben.
der Lichtaustritt am Signal muss mindestens so stark wie mit den Birnen sein.
Die nächsten Versuche werden nach Erhalt der bestellten LED´s fortgeführt.
Für eine Lichtfarbe muß mit ca. 1,10 € + Kleber gerechnet werden.
D.h.: für ein Einfartsignal ca. 3,30 €.
Billiger als Birnen als Ersatz!
Die Muster sind nun da!

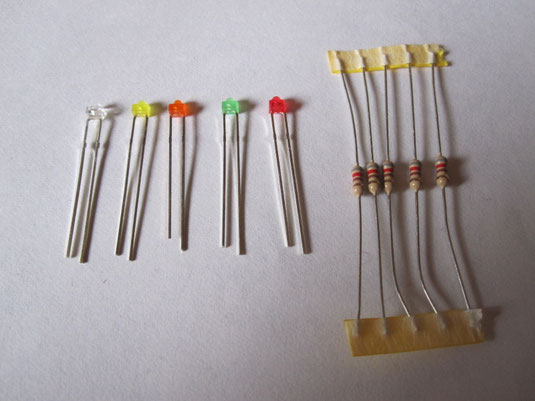

LED 1,8mm bedrahtet
SMD LED 0805 mit Kabel und Vorwiderstand,anschlussfertig
So einfach habe ich mir dem Umbau nicht vorgestellt.

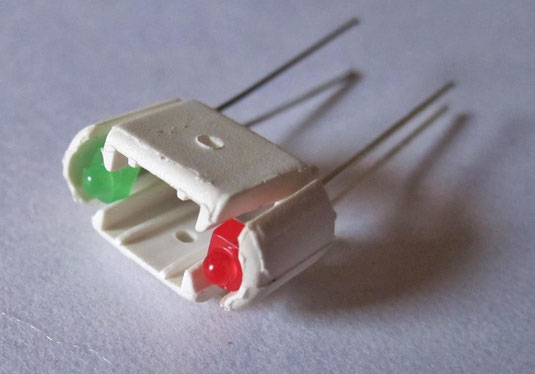

Die alten Birnen werden aus dem Signal entnommen und durch 1,8 mm LED´s ersetzt.

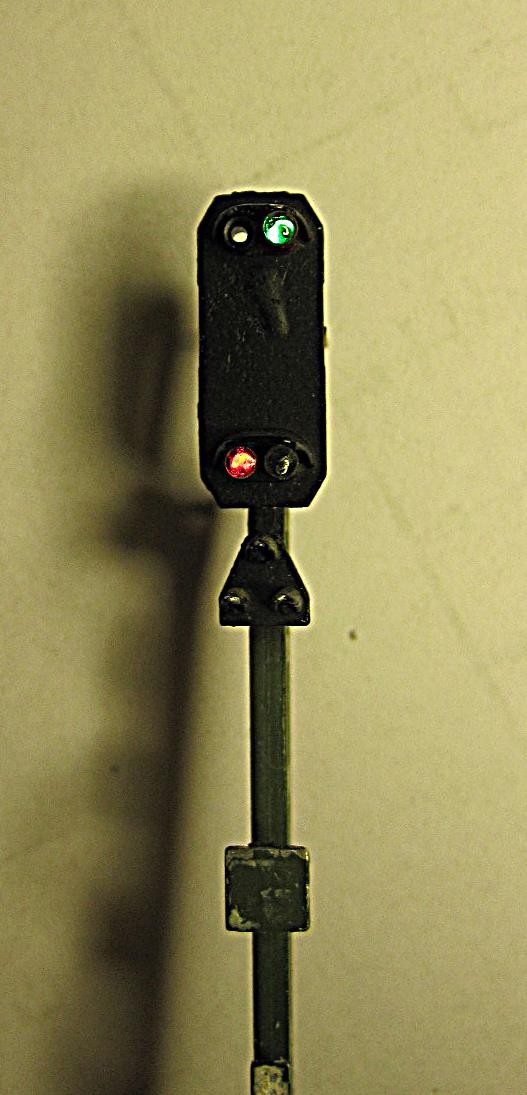

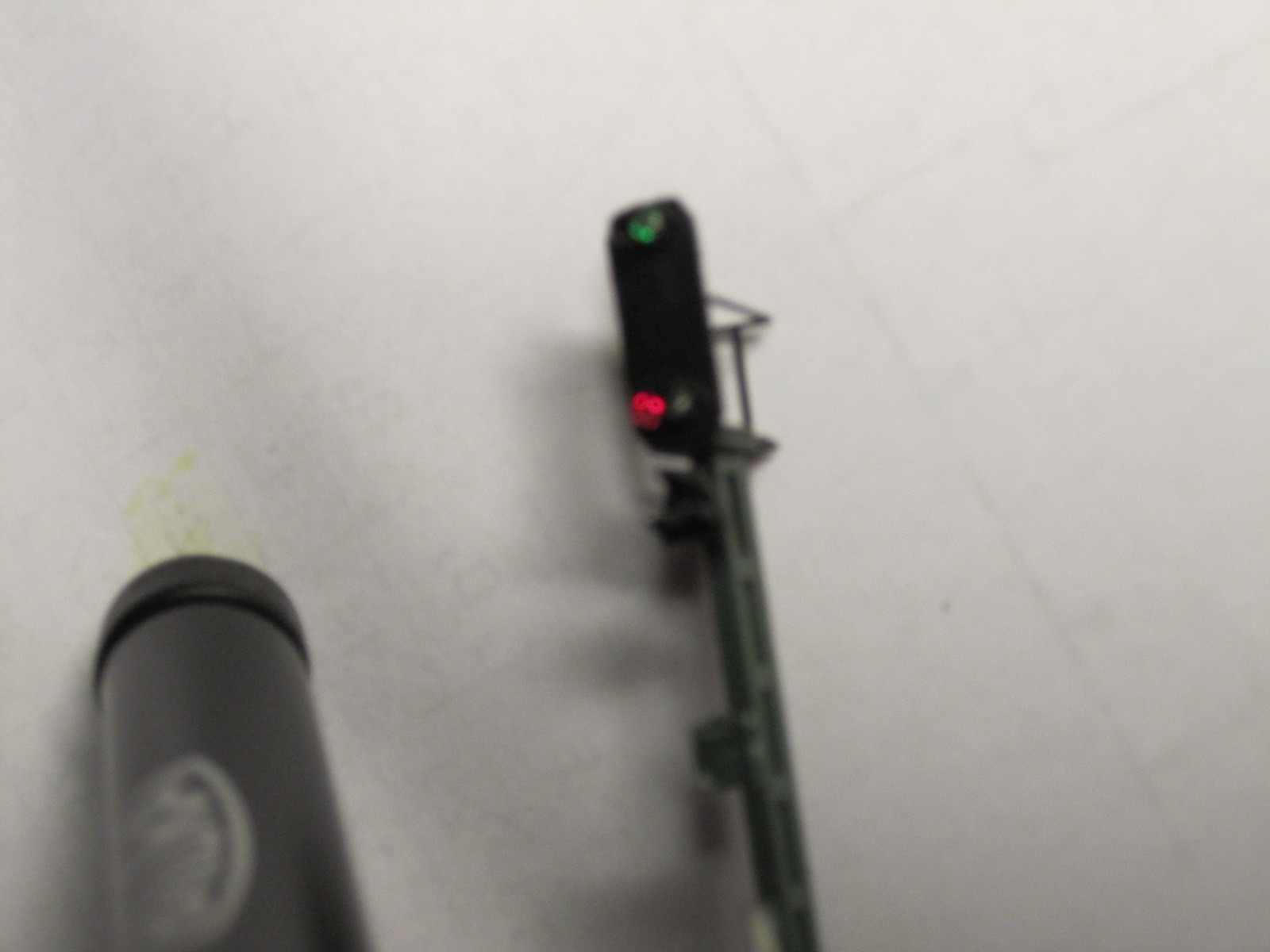

Ein Test mit 14 V AC hat bessere Ergebnisse ( Leuchtkraft ) als mit den Arnold Birnchen ergeben!
Jetzt fehlt nur noch der Einbau in die Anlage mit dem Anschluß und dem Anlöten der Vorwiderstände.
Ergebniss des Versuchs:
Einbau der 1,8 mm LED´s von Lititlight haben gezeigt, daß das Ersetzen des Birnchen durch LED´s
eine sehr gute und einfache Lösung ist.
:-)

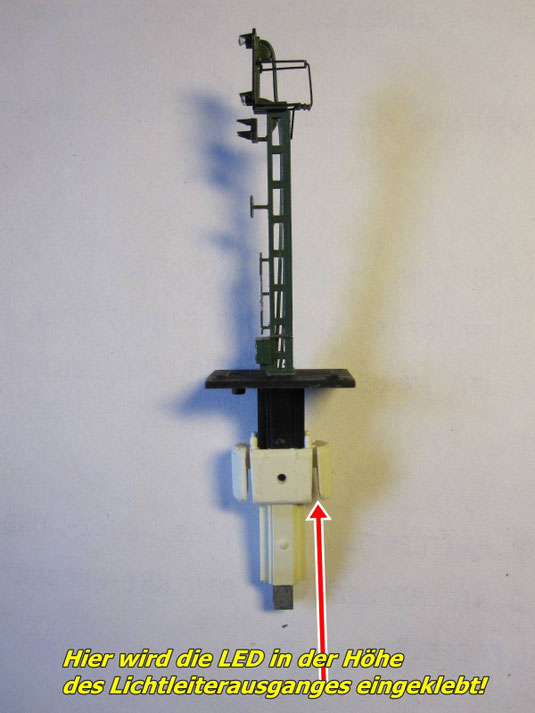

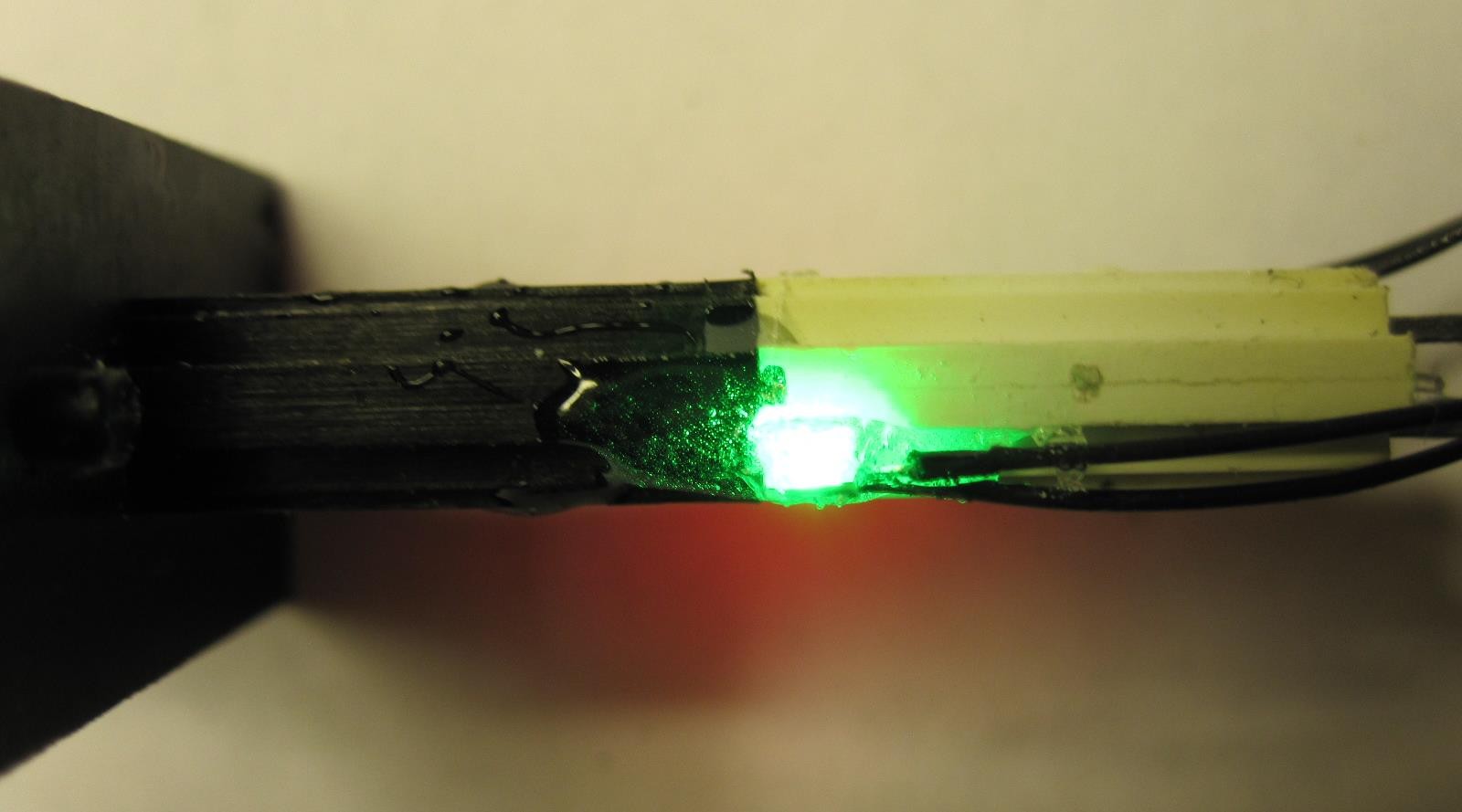

Der Gunter aus dem 1 zu 160 Forum und MTKB hat mir den Tipp gegeben, die SMD LED einfach an den Signalmast anzukleben.
Diesen Versuch habe ich auch noch mit den vorhandenen Mustern gemacht. Den Kleber habe ich mir direkt besorgt. Vorbereitung für den Versuch sind relativ gering.
- Entfernen der Birnchenhalterung von dem Arnold - Signalmast

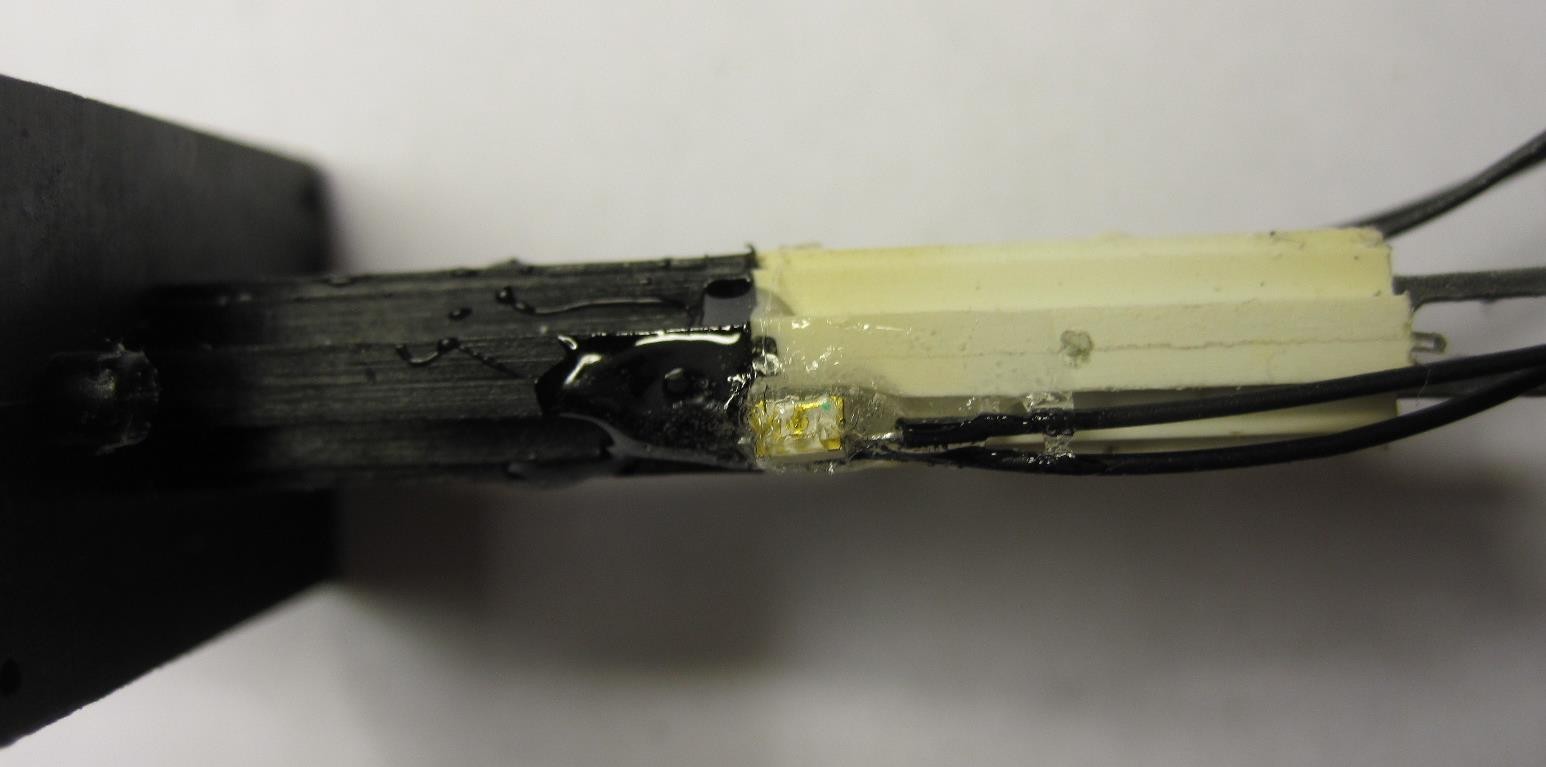

- Entfetten der Klebestelle.

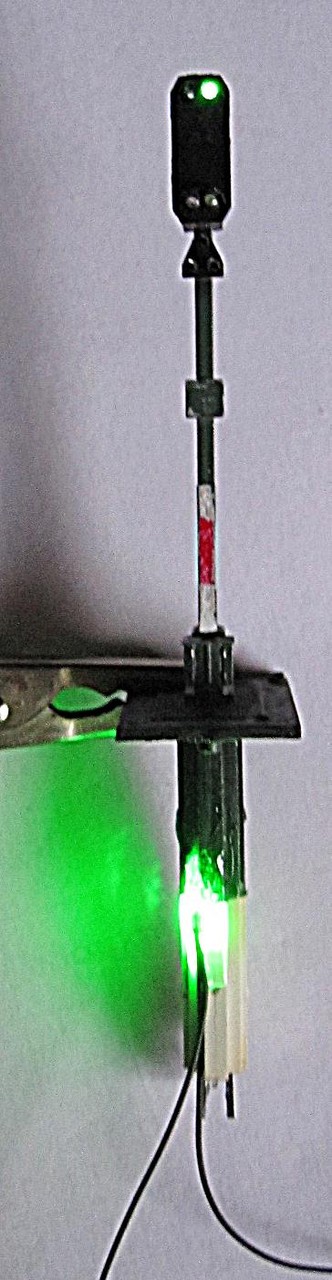

- Provisorischer Anschluss der SMD LED damit die optimale Lichausbeute erreicht wird.
- Mischen der zwei Komponenten
- ..und los geht´s
Der eigentliche Grund der Versuche war der Einsatz des Anzeigemoduls AZM-16-32-V1 von NORBERT MARTSCH, da die Leuchtkraft der Arnold Birnchen sehr schwachwar. Ausgang 12 V DC.
Die Ergebnisse des Einsatzes mit LED´s haben zwei Verbesserungen gebracht:
- weniger Stromverbrauch
- bessere Leuchtkraft des Signale mit dem Anzeigemodul AZM-16-32-V1
Das Kleben werde ich noch verbessern müssen!. :-)
Der nächste Schritt ist der Anschluß des gelben Lichtes des Einfahrsignales, ob eine SMD LED oder 1,8 mm LED zum Einsatz kommt.
Demnächst.....................................................................................................
